相關數據：機械廠房裝配車間面積250平方，層高5米，無熱源、無濕源，新風量占總送風量的10%。要求：溫度控制范圍20±1℃，濕度范圍55±5﹪RH
選型簡述：機械廠房的裝配車間配有放置空調的機房，并以安裝送風及回風的管道及冷卻塔。根據以上工況，推薦選用正島HS90型水冷式恒溫恒濕機壹臺。

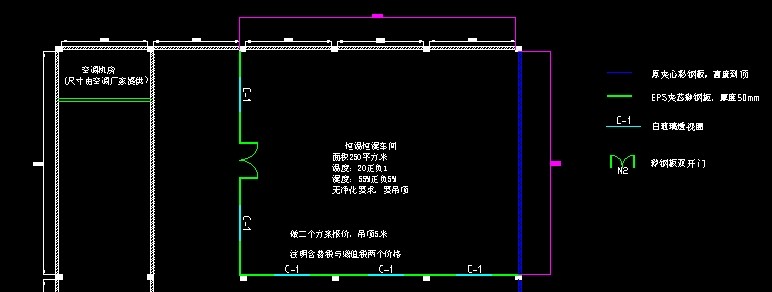

??? 機械廠房裝配車間布局CAD圖如下：
???
?
?一、水冷式恒溫恒濕機工作原理：
|
型?????? 號 |
HS90 |
制 冷 劑 |
R22 |
|
制 冷 量（kW） |
89.5 |
電?? 源? |
50HZ 380V |
|
風? 量（m3/h） |
15000 |
加濕量 |
13kg/h |
|
壓縮機功（kW） |
22.4 |
加濕器功率 |
9.4kw |
|
機外余壓（Pa） |
≥300 |
??? 加熱器型式 |
電加熱 |
|
蒸 發 器 |
翅片管式 |
加熱器功率 |
45kw |
|
冷 凝 器 |
翅片管式 |
冷卻水流量? (T/H) |
20 |
?
三、安裝調試
??? 1．安裝
?? （1）設備使用前應先檢查制冷系統管道有無損傷，如遇損傷應先修復，設備安裝處應避免陽光直射或靠近發熱設備。
?? （2）設備安裝處應通風，四周應留有400～
?? （3設備留有出水管接頭，可直接引至出水管道。
?? （4）本設備使用的電源為三相380V±8%，50Hz，應由專線供給，并有足夠容量及良好的接地。
??? 2．調試
?? （1）設備應請有關專業人員調試。
?? （2）開機前，必須檢查控制箱內的接頭有無脫落或松動。
?? （3）必須先調試風機，在確定風機正常工作后，再調試壓縮機及其他系統。
?? （4）制冷系統的調試應根據環境空氣的工況要求而確定。
⑴ 面板介紹
?
?
開：按“開機/關機”啟動機組，同時左上角的開機指示燈亮；
關：按“開機/關機”關閉機組，同時左上角的關機指示燈亮；
＜：指搜索及上下翻動按鈕；
∧：每按一下，數據會自動增加“1”；
∨：每按一下，數據會自動下降“1”；
當機組處于自動狀態時，可以根據設定的數據及精確度自動調節空氣的溫度與濕度。同時機組可以自動檢測系統和顯示故障，直到自動保護系統“關”按鈕被按下，控制系統停止所有的輸出工作。
＜：指搜索及上下翻動按鈕；
∧：每按一下，數據會自動增加“1”；
∨：每按一下，數據會自動下降“1”；
當機組處于自動狀態時，可以根據設定的數據及精確度自動調節空氣的溫度與濕度。同時機組可以自動檢測系統和顯示故障，直到自動保護系統“關”按鈕被按下，控制系統停止所有的輸出工作。
數據設定
輸入新的數據后，機組按照新的數據計算和控制，因?yàn)闄C(jī)組對所有新的數據有斷電記憶的功能。
機組的原始數據：
溫?? 度：? 25℃????????????????? 精確度：±1℃
濕?? 度： 50％RH??????????????? 精確度：±5％RH
程序設定：無
設定感應器數據
世維控制器能根據用戶的要求配制各種感應器器，所以在用之前選擇合適的感應器是必要的（當前設定為默認感應器）。當按下“＜”按鈕時,會出現如下的顯示:
0.0???????????????????????????? 01
傳感器參數????????????????????? 參數設定閃爍代碼
???? ① 溫度設定
?溫度：25???????????????????? 參數設定閃爍代碼
② 濕度設定
濕度：50???????????????????? 參數設定閃爍代碼
現在按下“∧”“∨”就可以調節濕度參數，按“＜”又可以運行方式參數設定。
③ 運行方式參數設定：
?運行方式：制熱????????????????? 參數設定閃爍代碼
現在按下“∧”“∨”就可以設定運行模式。如制冷`制熱，恒溫恒濕等再按《進入定時開關設定，最大可提前預設24小時。
④ 時間設定
按下“∧”“∨設定定時時間。或直接按一下＜鍵，退出常規參數的設置狀態。因?yàn)榭刂破髦袇?shù)太多，并且計算精度及控制面板除了生產廠家設定以外，只有用戶能改動。所以有必要設定密碼。
?
?????????????????????????????????????????????????????
?
?
